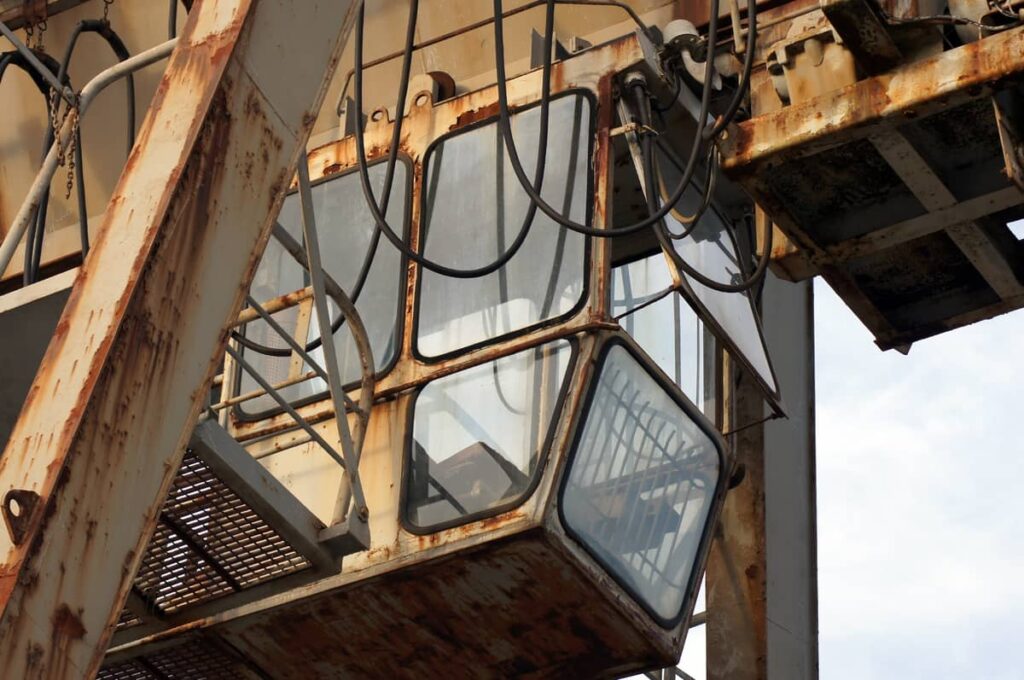

Kabina żurawia wieżowego – z jakich elementów się składa?

Z kabiny żurawia wychodzą wszystkie sygnały operatora, który steruje ogromną maszyną. Poznaj wyposażenie kabiny żurawia wieżowego, które zapewnia pełną funkcjonalność urządzenia oraz bezpieczeństwo i komfort pracy.

Co znajdziesz w kabinie żurawia wieżowego? Szybki przegląd najważniejszych elementów i systemów

Kabina operatora żurawia wieżowego to miejsce, w którym wykonuje się większość operacji  z wykorzystaniem tych potężnych urządzeń dźwignicowych. Ze względu na efektywność i wydajność pracy, zachowanie bezpieczeństwa oraz komfortowych warunków dla operatora kabina musi być wyposażona w panele sterujące różnych systemów. Operator w kabinie żurawia wieżowego ma dostęp m.in. do:

• pulpitu sterowniczego – znajdują się na nim wszystkie elementy niezbędne do sterowania maszyną, w tym przełączniki i joysticki umożliwiające sterowanie wciągarką, wózkiem wodzarki, wysięgnikiem, mechanizmem obrotowym, mechanizmem jazdy po torowisku i wszystkimi innymi mechanizmami;
• fotela operatora – musi być ergonomiczny  i zapewniać komfort podczas wielogodzinnej pracy;
• okien – panoramiczne szyby muszą zapewniać nieograniczoną widoczność całego planu budowy (także z tyłu i na spodzie);
• klimatyzacji  i ogrzewania – są one niezbędne w celu utrzymania komfortu termicznego operatora niezależnie od warunków atmosferycznych na zewnątrz;
• systemów bezpieczeństwa – m.in. hamulce, czujniki przeciążenia, systemy anemometryczne, ograniczniki ruchu i udźwigu czy sygnalizatory alarmowe;
• systemów komunikacji – są one niezbędne do utrzymania stałego kontaktu z sygnalistą, ewentualnie kierownikiem budowy lub innymi pracownikami;
• systemów oświetleniowych – są one niezbędne do oświetlenia zarówno kabiny, szaf sterowych jak i obszaru pracy żurawia;
• systemów monitoringu – nowocześniejsze kabiny żurawi wieżowych zawierają monitory wyświetlające bardzo wiele parametrów pracy oraz obraz z różnych obszarów budowy (system kamer), ułatwiający operatorowi pracę.

Jakie cechy powinna mieć kabina żurawia?

Kabiny żurawi wieżowych muszą spełniać szereg kryteriów dotyczących wytrzymałości, bezpieczeństwa i odporności na trudne warunki pracy – zarówno czynniki atmosferyczne, jak i napięcia materiału, drgania i przeciążenia. Najważniejsze cechy, jakie powinny charakteryzować wysokiej klasy kabinę żurawia wieżowego to:

• wytrzymałość – materiały odporne na odkształcenia konstrukcji oraz czynniki zewnętrzne;
• ergonomia – przemyślane rozmieszczenie elementów sterowania i regulowane siedzenie poprawiające komfort pracy oraz system osłon i żaluzji;
• widoczność – duże przeszklenia pozwalają operatorowi lepiej obserwować otoczenie i kontrolować manewry;
• izolacja akustyczna i termiczna – ogranicza wpływ hałasu i zapewnia odpowiednią temperaturę wewnątrz kabiny;
• łatwość dostępu – wygodne wejście oraz możliwość szybkiej ewakuacji są niezbędne w sytuacjach awaryjnych.

Kabina zintegrowana z konstrukcją żurawia a kabina zawieszona – najważniejsze różnice

W żurawiach wieżowych spotyka się dwa rozwiązania w zakresie montażu kabiny, czyli kabiny zintegrowane z lub w konstrukcji żurawia i kabiny zawieszone.

Kabina zintegrowana jest stałym elementem konstrukcji żurawia wieżowego. Jej blachy są przyspawane do słupów, zastrzałów i połączeń. Kabina zawieszona jest samodzielną konstrukcją mocowaną do platformy na ramieniu lub wieży żurawia.

Oba typy kabin operatorskich w żurawiach mają swoje zalety i wady. Czym się różnią i co warto o nich wiedzieć? Najważniejsze informacje przedstawiamy w tabeli.

Elementy bezpieczeństwa w kabinie żurawia wieżowego

Bezpieczeństwo pracy jest jednym z najważniejszych aspektów, którym musi sprostać cała konstrukcja żurawia, w tym również kabina operatorska. Praca na wysokości i przenoszenie dużych i ciężkich ładunków wymuszają niejako to, że kabina musi być wyposażona w rozwiązania techniczne redukujące ryzyko awarii i wypadków. Wśród systemów bezpieczeństwa, których elementy są zlokalizowane w kabinach żurawi wieżowych znajdują się:

• czujniki przeciążenia – monitorują masę podnoszonych ładunków i ostrzegają o przekroczeniu dopuszczalnych parametrów;
• hamulce awaryjne – zatrzymują ruch żurawia w przypadku awarii, niekontrolowanej pracy lub błędu operatora;
• ograniczniki ruchu – zabezpieczają przed przekroczeniem dopuszczalnych zakresów obrotu i wychylenia;
• alarmy dźwiękowe i wizualne – informują operatora o nieprawidłowościach w czasie rzeczywistym oraz pozwalają na informowanie o zagrożeniu osób znajdujących się w zasięgu żurawia;
• systemy monitorujące stan techniczny – umożliwiają wykrycie potencjalnych usterek na wczesnym etapie;
• systemy mocowania szyb – montaż w profilach gumowych lub na sprężynach zapobiega uszkodzeniom w przypadku odkształceń konstrukcji.

Jakie elementy wyposażenia kabiny żurawia wpływają na komfort pracy operatora?

Operator żurawia musi mieć zapewnione komfortowe warunki pracy, które pomogą mu utrzymać koncentrację i odpowiednio wysoką wydajność. Nowoczesne kabiny zwykle oferują udogodnienia, które poprawiają warunki pracy i ograniczają ich negatywny wpływ na skupienie operatora. Do najważniejszych należą:

• regulowany fotel z amortyzacją – pozwala dopasować pozycję do wzrostu i budowy ciała operatora;
• rolety przeciwsłoneczne i blendy – chronią przed nadmiernym światłem i poprawiają widoczność;
• klimatyzacja i ogrzewanie z dmuchawami – zapewniają odpowiednią temperaturę w każdych warunkach;
• podwójne szyby – poprawiają izolację termiczną i ograniczają kondensację pary wodnej;
• obszerne wnętrze kabiny – szczególnie w modelach zintegrowanych, wpływa pozytywnie na ergonomię i swobodę ruchów.

Systemy komunikacji w kabinie żurawia

Operator żurawia musi mieć zapewnioną sprawną komunikację z zespołem pracującym na ziemi. W tym celu niezbędne są:

• interkomy i zestawy słuchawkowe – umożliwiają dwustronną komunikację z sygnalistą;
• systemy radiowe – pozwalają na kontakt z zespołami naziemnymi, z centralą budowy lub kierownikiem robót;
• lampy sygnałowe – przekazują proste informacje wizualne o stanie pracy żurawia;
• wyświetlacze komunikatów – pokazują alerty i statusy systemów żurawia w czasie rzeczywistym;
• sygnalizatory akustyczne – ostrzegają o ruchu wysięgnika, przeciążeniu lub awarii oraz służą do ostrzegania robotników pod żurawiem o niebezpieczeństwie;
• zintegrowane systemy monitorowania – przekazują dane z czujników i urządzeń kontrolnych do operatora w formie komunikatów głosowych lub wizualnych.

Kolejne wpisy na blogu poświęcamy innym, równie ważnym elementom konstrukcji żurawi wieżowych.
